Proyecto: Analisis de Ordenador
Grupo 15 UPM
Presentación
En este trabajo se tratará el analisis de las partes que componen un ordenador, tomando como base uno en específico. Así, se analizarán las partes que componen un ordenador, dando una explicación general sobre estas y centrándose en los modelos de las partes que componen este ordenador en concreto. También se podrá encontrar un log que recoge las fases por las que ha pasado este proyecto, así como el tiempo que ha tomado cada una de ellas aproximadamente.
Fases del proyecto
Primer día: comenzamos haciendo brainstorming y haciendo un reparto de tareas................tiempo aproximado 45 minutos
Segundo día: búsqueda de información y coordinación entre miembros del equipo...............tiempo aproximado 1 hora y 20 minutos
Tercer día: montaje y finalización del proyecto................................................................................tiempo aproximado 2 horas y 30 minutos
Cuarto día: ensayos..............................................................................................................................tiempo aproximado 1 hora
Partes del ordenador
Microprocesador intel pentium 4
Cuando escuchas hablar del microprocesador de un ordenador, en realidad se trata del cerebro de la máquina. Este ayuda a procesar las operaciones lógicas y aritméticas que hacen funcionar a las computadoras. Cualquier tarea realizada en un ordenador, se lleva a cabo directa o indirectamente por un procesador. También se puede decir que es el corazón del CPU (Unidad Central de procesamiento). En otras palabras, es un tipo de componente electrónico en cuyo interior existen millones de transistores, cuya combinación permite realizar el trabajo que tenga encomendado el chip.
Contiene hasta 450.000 componentes electrónicos. Sus conexiones forman circuitos eléctricos que sólo son visibles bajo el microscopio. De este modo pueden realizar hasta 1000 millones de cálculos por segundo
Especificaciones
-
Esencial
Estado Launched
Fecha de lanzamiento Q1'02
Litografía 130 nm
Precio de cliente recomendado N/A
-
Rendimiento
Núcleos 1
Frecuencia base del procesador 2.8 GHz
Caché 512 KB L2
Velocidad del bus 533 MHz FSB
Paridad del bus de sistema No
TDP 68,4 W
Rango de voltaje VID 1.340V-1.525V
-
Información suplementaria
Opciones de integrados disponibles
Sí
Hoja de datos técnicos Link
-
Especificaciones del paquete
Zócalos compatibles PPGA478
TCASE 70°C
Tamaño del paquete 35mm x 35mm
Tamaño del chip de procesamiento 131 mm2
Nº de transistores en chip de procesamiento 55 million
Opciones de concentración baja de halógenos disponible Consultar MDDS
-
Tecnologías avanzadas
Tecnología Intel® Turbo Boost ‡ No
Tecnología Intel® Hyper-Threading ‡
No
Tecnología Intel® de virtualización ‡ No
Intel® 64 ‡
No
Conjunto de instrucciones 32-bit
Estados inactivos No
Tecnología Intel SpeedStep® mejorada
No
Conmutación según demanda Intel®
No
-
Tecnología Intel® de protección de plataforma
Tecnología de ejecución de confianza ‡
No
Bit de desactivación de ejecución ‡ No
Una tarjeta gráfica es una tarjeta de expansión o un circuito integrado (chip), de la placa base del ordenador, que se encarga de procesar los datos provenientes de la unidad central de procesamiento (CPU) y transformarlos en información comprensible y representable en el dispositivo de salida (por ejemplo: monitor, televisor o proyector).
Es habitual que se utilice el mismo término, para las tarjetas dedicadas y separadas (tarjeta de expansión), y para los chips de las unidades de procesamiento grafico (GPU) integrados en la placa base.
Algunas tarjetas gráficas han ofrecido funcionalidades añadidas como sintonización de televisión, captura de vídeo, decodificación MPEG-2 y MPEG-4, o incluso conectores IEEE 1394, de mouse, lápiz óptico o joystick. Las tarjetas gráficas más comunes son las disponibles para el ordenador compatibles con la IBM PC debido a la enorme popularidad de estas, pero otras arquitecturas también hacen uso de este tipo de dispositivos.
Las tarjetas gráficas no son dominio exclusivo de los PC IBM compatibles; contaron o cuentan con ellas dispositivos como por ejemplo: Comodore Amiga (conectadas mediante las ranuras Zorro II y Zorro III), Apple II, Apple Macintosh, Spectravideo SVI-328, equipos MSX y en las videoconsolas modernas, como la Wii U, la Playstation 4 y la Xbox One.
Características de ésta.
Manufacturer: MSI
Chipset/GPU: NVIDIA
MPN: APCB-M6-94V-0
Model: MS-8936
Capacity: 128MB DDR
Slot: AGP
Graphics chip: GeForce FX 5200
Area of application: PC-System
GPU Clock Speed: 250MHz
Connections: 2x VGA, 1x S-Video
La unidad de disco óptico es la unidad de disco que utiliza una luz láser como parte del proceso de lectura o escritura de datos desde un archivo a discos ópticos a través de haces de luz que interpretan las refracciones provocadas sobre su propia emisión.
Algunas unidades solo pueden leer discos (lectoras de discos ópticos), en cambio, las grabadoras de discos ópticos son lectoras y grabadoras.
Super Multi es un término informal acuñado por LG y ahora es oficialmente protegida por LG utilizado para describir un tipo de grabador de CD y DVD que escribe CD-R, CD-RW, DVD-R/DVD-RW, DVD+R/ DVD+RW y DVD-RAM. Algunos grabadores también son capaces de escribir formatos de discos DVD-R DL y DVD+R DL.
El disco duro o rígido es el dispositivo electronico donde se almacena toda la información que se procesa en el ordenador incluyendo el sistema operaticvo y las aplicaciones. Este emplea un sistema de grabación magnético para almacenar datos digitales y está compuesto por uno o más platos o discos que se unen por un eje que gira a una gran velocidad dentro de una caja metálica que los protege.
Para la lectura y escritura de la información, sobre los discos se ubica un cabezal de lectura/escritura que flota gracias a la generación de aire que se produce por la rotación de los discos.
Para comunicarse con la computadora los discos duros utilizan un controlador que emplea una interfaz estándar y estos pueden ser: SATA,,IDE o denominados también ATA o PATA,SCSI que son utilizados en servidores y FC
Para que un disco duro esté disponible para su uso, se debe formatear con ayuda del sistema operativo en un formato de bajo nivel, definiendo sus particiones y la capacidad de cada una de estas.
Algo importante que hay que tomar en cuenta es la capacidad de almacenamiento y como se mide ésta, en el caso de los discos duros se utiliza el prefijo SI que utiliza múltiplos de potencias de 1000 según la normativa establecida.
Las características principales a considerar de un disco duro magnético son: capacidad, tiempo de acceso, Velocidad de rotación, tasa de transferencia, Caché de pista, Interfaz...
Los discos SSD presentan otra tecnología completamente diferente y poco a poco avanzan a grandes pasos. De hecho ya se pueden adquirir por un precio contenido
Este ordenador se trata de un disco duro Seagate Barracuda de 80 gigas IDE ATA 100 de el año 2002.

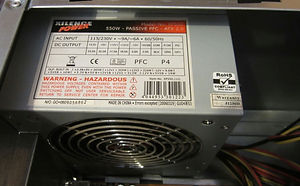

En electrónica, la fuente de alimentación o fuente de poder es el dispositivo que convierte la corriente alterna (CA), en una o varias corrientes continuas (CC), que alimentan los distintos circuitos del aparato electrónico al que se conecta (computadora, televisor, impresora, router, etc.).
PSU Type: ATX 12V 2.3
Power output: 550 Watts
AC Input: 110 - 240 V
Fan: 120 mm
PFC: passive
Power Cable: included
Certifi cates: TÜV, WEEE, ROHS, CE
Warranty: 3 Years manufacturerÆs warranty
Features:
· Powerful: Optimal performance in every situation
· Silent: Whisper silent 120mm fan
· Reliable: Maximum stability at all time
· Type approved by TÜV
· High Effi ciency
· Optimal Performance
Logistical Data:
EAN-Barcode: 4044953105890
Item No.: XP550.(12)R3 | 105890
Cable 1 1x 20+4 Pin MB 450mm
Cable 2 1x 4+4 Pin MB 500mm
Cable 3 2x S-ATA 400, 600mm
Cable 4 2x S-ATA 400, 600mm
Cable 5 2x S-ATA 400, 600mm
Cable 6 2x Molex 4 Pin HDD 400, 600mm
1x 4 Pin FDD 800mm
Cable 7 1x PCI-E 6 Pin 500mm
Cablesystem 550W:
AC Input 110V ~ 240V | 9A - 6A | 60 - 50Hz
DC Output
+3.3V +5V +12V1 +12V2 -12V +5VSB
30A 32A 18A 20A 0.5A 2.5A
La placa base, también conocida como placa madre o placa principal (motherboard o mainboard en inglés), es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la computadora.
Es una parte fundamental para montar cualquier computadora personal de escritorio o portátil. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el circuito integrado auxiliar (chipset), que sirve como centro de conexión entre el microprocesador (CPU), la memoria de acceso aleatorio (RAM), las ranuras de expansión y otros dispositivos.
Va instalada dentro de una carcasa o gabinete que por lo general está hecha de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes internos.
La placa madre, además incluye un firmware llamado BIOS, que le permite realizar las funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.
Procesador
Socket: S478;
Procesadores soportados: Intel Celeron/Pentium 4;
Sistema de bus: 400 MHz A 800 MHz;
Admiten la tecnología Hyper-Threading: sí;
Conjunto de chips
Chipset: Intel 875P;
BIOS: AMI c posibilidad de recuperación en caso de desastre;
SLI/CrossFire: no;
Memoria
Memoria: DDR DIMM, 400 MHz;
Tipo de memoria: ECC/non-ECC;
Número de ranuras de memoria: 4;
Soporta el modo de dos canales: sí;
Memoria máxima: 4 GB;
La cantidad máxima de memoria ECC: 4 GB;
Controladores de disco
IDE: número de ranuras: 3, UltraDMA 133, RAID: 0, 1, 10;
SATA: número de conectores SATA 1.5Gb/s: 4 de RAID: 0, 1, 10, basado en la Promesa 20378;
Ranuras de expansión
Ranuras de expansión: AGP, 5xPCI;
Audio/vídeo
Sonido: 5.1 CANALES, AC'97, basado en la IDA AD1985;
Red
Ethernet: 10/100, 1000 Mbps, basada en procesadores Intel CSA 82547;
Conexión
Interfaces: 8 USB, 2xFireWire (IEEE1394a), salida S/PDIF, 2xCOM, GAME/MIDI 2xEthernet, PS/2 (teclado), PS/2 (ratón), LPT;
Conectores del panel posterior: 4 USB, 2xEthernet, PS/2 (teclado), PS/2 (ratón), LPT;
Configuración avanzada
Factor de forma: ATX;
Lista de embalaje: 2 cable UltraDMA 133/100/66 cable IDE de la unidad de DISQUETES cable 4 cable Serial ATA, 2 cable de alimentación SATA, 4 puertos USB 2.0 módulo, IEEE1394 módulo;
La memoria de acceso aleatorio (Random Access Memory, RAM) se utiliza como memoria de trabajo de computadoras para el sistema operativo, los programas y la mayor parte del software. En la RAM se cargan todas las instrucciones que ejecuta la unidad central de procesamiento (procesador) y otras unidades del computador.
Se denominan «de acceso aleatorio» porque se puede leer o escribir en una posición de memoria con un tiempo de espera igual para cualquier posición, no siendo necesario seguir un orden para acceder (acceso secuencial) a la información de la manera más rápida posible.
Durante el encendido de la computadora, la rutina POST verifica que los módulos de RAM estén conectados de manera correcta. En el caso que no existan o no se detecten los módulos, la mayoría de tarjetas madres emiten una serie de sonidos que indican la ausencia de memoria principal. Terminado ese proceso, la memoria BIOS puede realizar un test básico sobre la memoria RAM indicando fallos mayores en la misma
Las dos formas principales de RAM moderna son:
SRAM (Static Random Access Memory), RAM estática, memoria estática de acceso aleatorio
DRAM (Dynamic Random Access Memory), RAM dinámica, memoria dinámica de acceso aleatorio.
RAM ORDENADOR PROYECTO
Marca Kingston
Series 1GB 400MHz DDR Non-ECC CL3 (3-3-3) DIMM
Número de modelo del producto KVR400X64C3A/1G
Factor de forma 184-pin DIMM
Capacidad de la memoria RAM 1 GB
Tecnología de la memoria 184-pin DIMM, DDR
Tipo de memoria del ordenador DDR SDRAM
Voltaje 2.6 voltios
